该产品具有动态模拟图+语音防误提示+温湿度控制+带电显示及闭锁功能+远方 / 就地、分合闸、储能操作功能,操作、显示于一体,外形美观、使用操作十分方便,可替代市场上的同类产品。
• 断路器状态显示
断路器分、合闸,无源触点输入
断路器合闸时,断路器合闸触点闭合,红色垂直模拟条发光
断路器分闸时,断路器分闸触点断开,绿色模拟条发光
• 断路器位置显示
工作位置触点闭合时,红色垂直模拟条发光,显示断路器位于工作位置
试验位置触点闭合时,绿色模拟条发光,显示断路器位于试验位置
工作、试验位置触点断开时,红色、绿色模拟发光条同时闪烁
• 接地开关位置显示
无源触点输入闭合,红色垂直模拟条发光,显示接地开关合闸
无源触点输入断开,绿色模拟条发光,显示接地开关分闸
• 弹簧储能显示
无源触点输入闭合,红色弹簧符号亮,显示断路器已储能
无源触点输入断开,绿色弹簧符号亮,显示断路器未储能
• 高压带电显示部分
LED 启辉电压( KV ):额定相电压× 0.15 ~ 0.65
强制闭锁起控电压( KV ):额定相电压× 0.65
当带电显示器处于无电状态下,闭锁才可解锁。解锁后闭锁解除绿色指示灯亮
• 加热除湿控制部分
加热器电源: AC220V
控制方式:可带 1 ~ 2 路加热器:自动加热时,将“加热控制”开关拨至“自动”档
当环境湿度≥ 90 % RH 时启动加热,≤ 75 % RH 时退出加热
当环境温度≥ 40 ℃时加热无条件退出
需手动加热时,将“加热控制”开关拨至“手动”档,加热器加热
断线报警:任何一路加热器断线,报警指示灯亮
• 智能防误提示功能
• 当断路器不处于工作位置及试验位置时,工作、试验位置指示灯同时闪烁,如此时断路器处于合闸状态时(红色垂直模拟条发光),则 “请分断路器”的语音提示,至操作者分闸操作后止。以防止操作者在断路器合闸状态时,误强行推进手车至工作位置。
• 当断路器不处于工作位置及试验位置时(工作、试验位置指示灯同时闪烁)或处于工作位置时(工作位置指示灯发光),如果接地开关误被强制合闸致使接地合闸指示灯亮,则 “请分接地开关”的语音提示。
• 当上面两条误操作同时出现时,则断路器分闸指示灯和接地开关分闸指示灯同时闪烁,并有“请分断路器,请分接地开关”的语音提示。
• 分合闸功能
操控装置面板上设有合闸、分闸按钮(或转换开关)和储能按钮,远方 / 就地转换开关。
• 通讯功能 : RS485 接口; MODBUS 通讯规约。

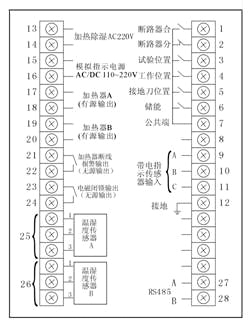

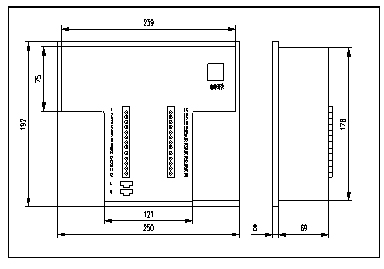

开孔尺寸:242×180
